钢板网简介：
钢板网是指金属板材经过冲床(钢板网冲剪机，钢板网机)加工处理后形成的网眼状的板网产品，表面质量好，网孔均匀，无废料。原材料包含：低碳钢板、不锈钢板、铝板、铜板、镍板，铝镁合金板等金属卷板。按其基本参数规定的厚度、宽度通过冲剪形成菱形、六角形、半圆形、异形等形状的网格板型产品，具有重量轻、强度高的特点，广泛用于建筑、五金、门窗、防护网等行业。

工艺流程：
卷进料：开卷机-----钢板整平机-----钢板网机-----简易收料台-----钢板网校平机（原材料厚度＜2.0mm时，开卷机和钢板网机之前不需要配钢板整平机）

主要技术参数：

10T液压开卷机
简介：为单头液压内涨缩卷筒结构形式，电机减速机驱动涨缩放料卷筒主轴旋转，卷材主动放料，结合后置的传感感应间歇装置自动控制卷筒旋转机构的起停动作，实现卷材自动放开送料。其由机座、涨缩主轴机构、液压内径涨缩油缸、电机减速机驱动及链轮链条传动机构、液压压料推顶机构、气动主轴刹车装置、涨缩主轴端面挡板、前支撑机构、涨缩卷筒主轴刹车装置、液压站及电控系统组成。
主要技术参数：
最大承重：10T
卷筒涨缩范围： 480-540mm
开卷宽度：≤2000mm
开卷速度：1.5-2.0m/min
主电机功率：1.5KW
液压传动功率：1.5KW
外形尺寸（长*宽*高）：4410*1500*1875mm
机器重量：2.8T

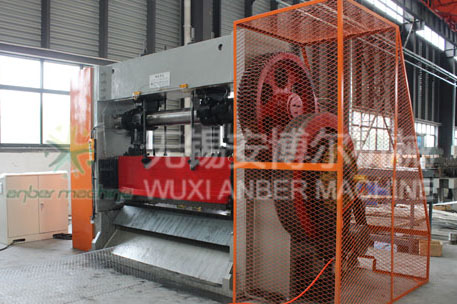

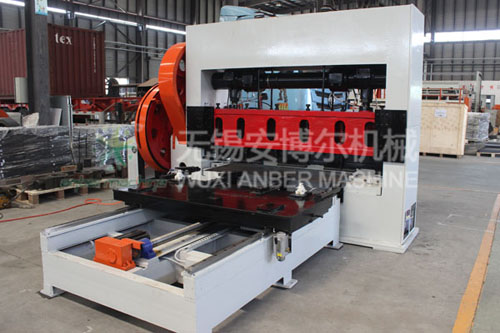

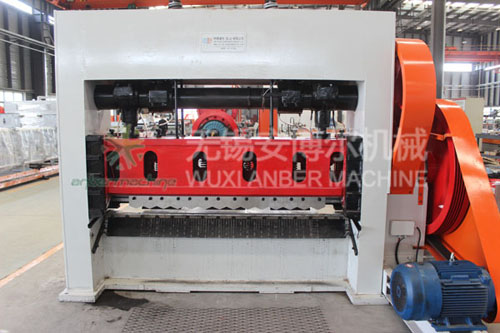

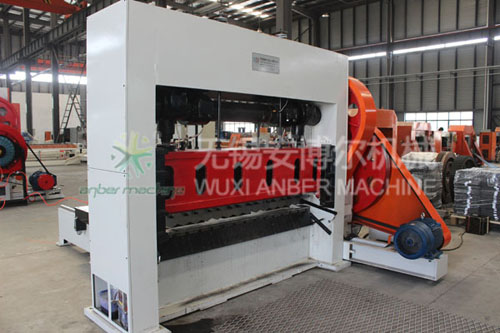

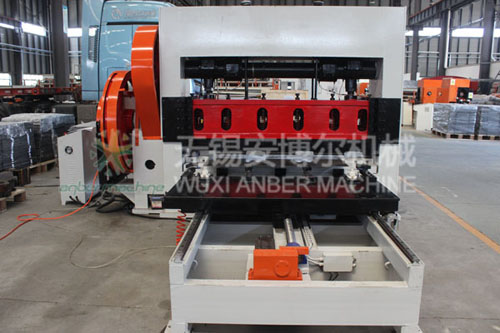

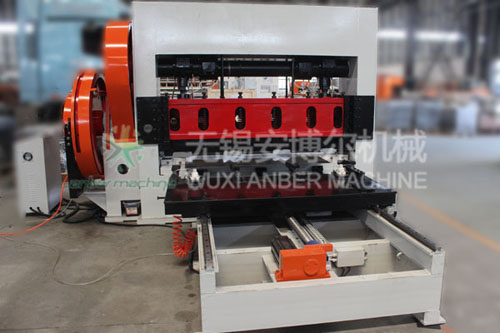

2米钢板网机
钢板网机主要描述：
钢板网冲剪机采取电机驱动V型皮带轮通过齿轮传动把动力传递给曲轴，进而曲轴带动模具作上下高速运转；同时曲轴（或电机）的旋转运动带动送料机构间歇式送料与冲压动作形成配合，实现对板材的冲孔、冲口、冲剪。其由机座、侧墙板、顶板、驱动电机、V型带轮传动机构、离合装置、曲轴连杆机构、滑块、上下冲模及模座、送料和摆料机构、润滑机构、及电控系统等组成。
主要技术参数：
公称压力：100T
冲剪板料厚度：≤6.0mm，冷轧板
冲剪板料宽度：≤2000mm
滑块行程次数：80次/分
滑块行程：80mm
压料力：8.5KN
连杆调节距离：20mm
纵向送料距离：0-20mm
横向摆动距离：0-80mm
电机功率：30KW
外形尺寸（长*宽*高）：4150*1900*2570mm
机器重量：14.5T
进料方式：卷进料或者片进料
送料方式：机械送料，伺服（步进）电机送料供客户选择

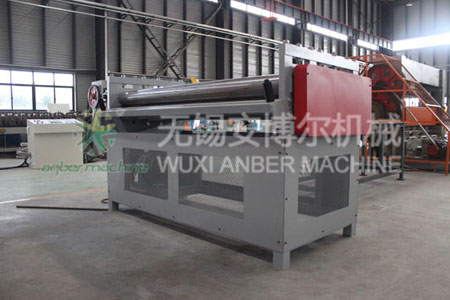

网片校平机/整平机
主要技术参数：
整平（有效）宽度：2000mm
最大压料厚度：6.0mm
整平辊采用40Cr实心材料，7辊校平(上三下四）+2辊送料，辊径：150mm。辊硬度58°，硬度高，耐磨。入料辊调节方式涡轮蜗杆升降
电机功率：7.5KW
整平机前后都配有导料装置（立辊导料）保证材料不跑偏
外形尺寸（长*宽*高）：2300*2300*1400mm
机器重量：3.3T

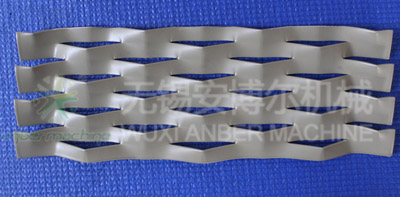

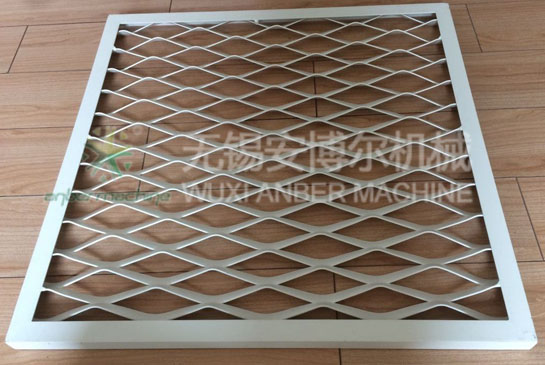

典型钢板网:

LWD*SWD=85.5*25 (mm)
