钢板网简介：

钢板网是指金属板材经过冲床(钢板网冲剪机，钢板网机)加工处理后形成的网眼状的板网产品，表面质量好，网孔均匀，无废料。原材料包含：低碳钢板、不锈钢板、铝板、铜板、镍板，铝镁合金板等金属板。

主要设备描述：

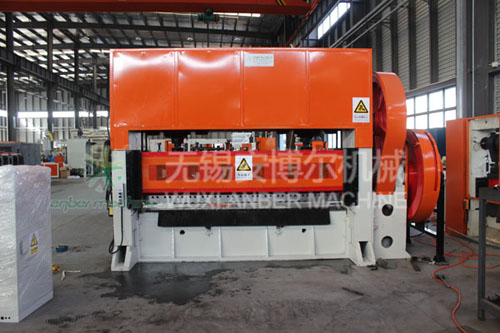

ABE-8.0-2500型260吨冲力的钢板网机属于重型钢板网冲剪机，生产的钢板网普遍用于造船、矿山、机械、建筑、交通、石油、城建、防护等到领域。我公司在传统的设计工艺上对钢板网机器进行改进，可配备数控步进（伺服）电机送料，全自动润滑和气动离合等新技术，钢板拉网机的操控性，稳定性，安全性都有很大的提高，机器的结构更加合理，操作简便。

设备组成：

钢板网机主要由机架、传动系统、曲轴连杆、刀架、送料机构、摆料机构及配电装置组成。各部分介绍如下：
1. 机架部分：由左立柱、右立柱、上梁、下梁组成。
2. 传动系统：由电机带动飞轮经气动离合器再经两级齿轮传动带动曲轴旋转。
3. 曲轴连杆部分：由曲轴、连杆、连杆瓦、连杆轴销组成。
4. 刀架部分：由上刀架下刀架及压料部分组成。
5. 送料机构部分：由步进电机经变速箱带动丝杆旋转推动拖板前进或后退。
6. 摆料机构：由步进电机经变速后带动齿条，推动横向拖板左右摆动。
7. 电器部分：控制设备的整体运转。

钢板网冲剪机主要技术参数：

型号：ABE-8-2500；
公称压力：260吨；
冲剪板料厚度：≤8mm；
冲剪板料宽度：≤2000mm；
冲剪次数：30-40次/分；
曲轴偏心轴：50mm；
压料力：3吨；
连杆调节距离：40mm；
纵向送料距离：0-7mm；
横向摆动距离：1-100mm；
电机功率：55KW；
转速：1480转/分；
重量：约26吨；
外形尺寸（长*宽*高）：4400*3500*2700mm

配件：

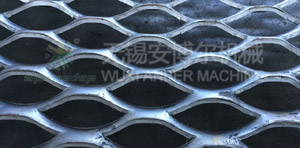

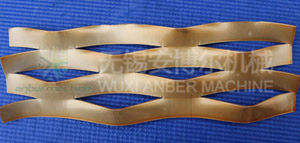

LWD*SWD=115*48(mm)	LWD*SWD=110*25(mm)

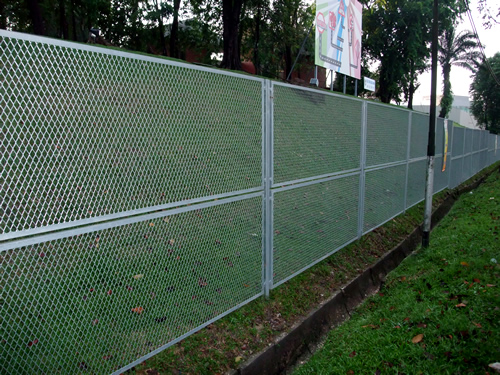

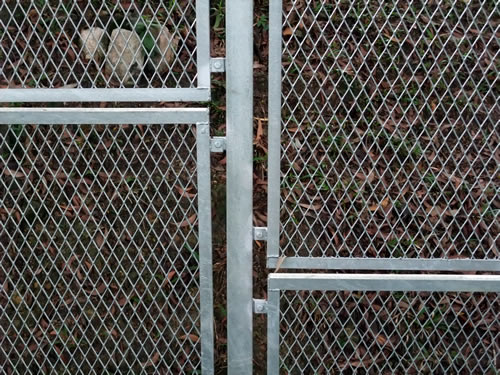

钢板网典型应用：
