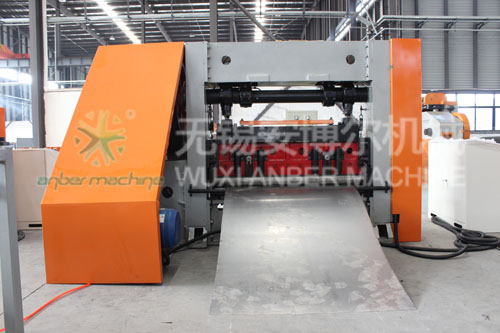

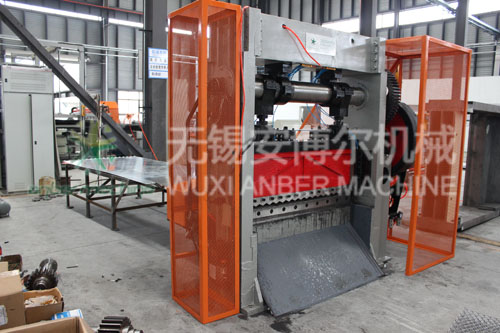

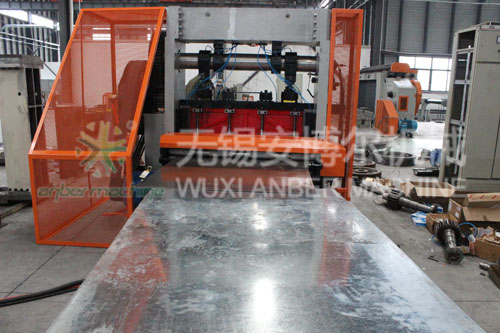

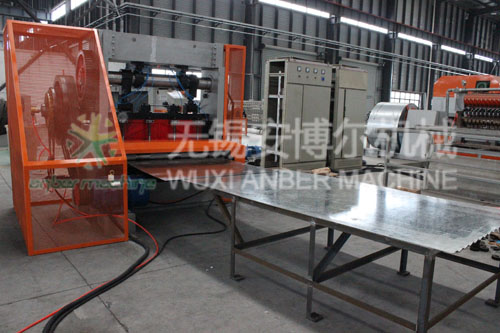

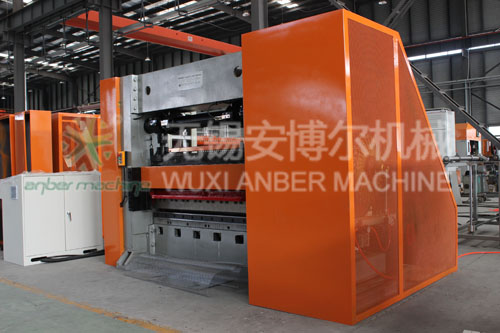

ABE-2.5-1500(40T)钢板网机





钢板网

钢板网

钢芭网设备

钢芭网设备

脚踏网设备

脚踏网设备

钢脚手片网机器

钢脚手片网机器

钢芭片设备

钢芭片设备


中型钢板网机主要描述:

钢板网是将原料卷板(冷轧板、镀锌板、不锈钢板、铝板等)按其基本参数规定的厚度、宽度通过冲剪与辊压、拉伸形成菱形、六角形、半圆形、异形等形状的网格板型产品,具有重量轻、强度高的特点,广泛用于建筑、五金、门窗、防护网等行业。
机床采用曲轴连杆机构实现板材的冲剪、凸轮实现摆动,进料采用步进电机(伺服电机可选),可实现进料距离的任意调整。该设备结构简单,操作容易、性能稳定。

设备组成:

钢板网冲剪机主要由机架、传动系统、曲轴连杆、刀架、送料机构、摆料机构及配电装置组成。

ABE-2.5-1500钢板网机主要技术参数:

型号:ABE-2.5-1500
公称压力:40T
最大材料宽度:1500mm
最大原材料厚度:2.5mm(根据材料宽度和网孔尺寸而变化)
冲网速度:95-120次/分
电机功率:11KW
滑块行程:45mm
连杆调节距离:30mm
外形尺寸(长*宽*高):3200*2000*2100mm
设备重量:约6.0吨

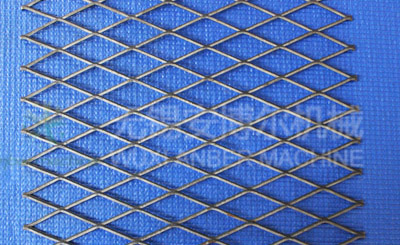

典型钢板网:

LWD*SWD=60*25(mm)

   钢板网典型应用
