钢板网分条线
钢板网机
菱形网机
轻型钢板网机
踏板网机
钢板护栏网机
菱形网分条线流程：
本生产线首先利用开卷机将镀锌钢板或不锈钢薄板卷料主动放出，卷料通过冲网总机上的送料机构进入冲网环节，冲网机通过电机皮带传动将动力传递给曲轴，进而带动模具作上下高速冲剪运动，将薄钢板冲剪成型，进而由后级整平分条机拉伸成所要求的产品尺寸。最后自动收卷机开始收卷成型的产品。 本生产线适用于钢板网的自动化连续生产，其主要特点是自动化程度高、运行精度高，运行安全可靠，大大提高了生产效率。
机器结构描述及结构图：

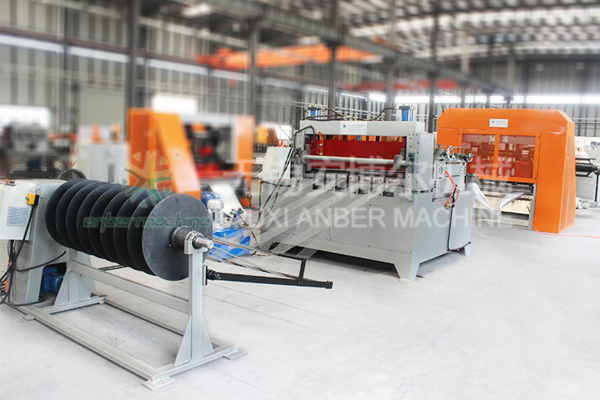

本生产线由开料架、冲网机、整平分条机、自动收卷机及电控柜等组成。
开料架：采取电机驱动放料卷筒的主动放料方式，控制方便，结构简单。
冲网机：电机驱动皮带轮把动力传递给曲轴，进而曲轴带动模具作上下高速运转；同时曲轴的旋转运动带动送料机构间歇式送料与冲压动作形成配合。

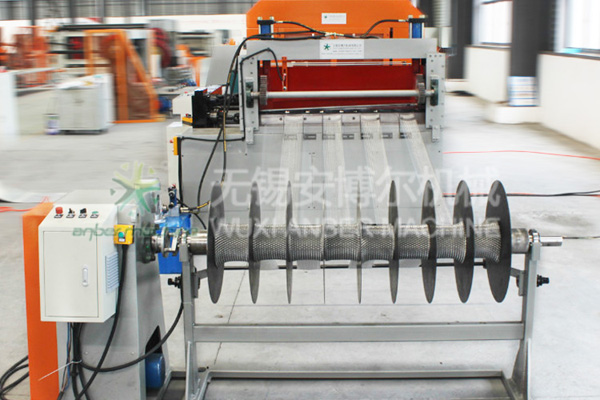

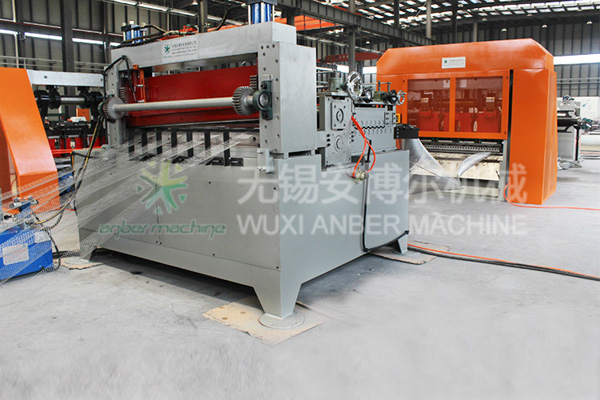

整平机分条机：主要由机架、压辊整平，分条等部分组成。电动机将动力传递到各组压辊，以此整平冲压好的钢板，后进入分条部分进行分剪，分剪的宽度可调。
生产工艺
放料---冲网---压平---剪网---电控柜
主要技术参数：
1. 开料架
内径：Φ40mm—Φ500mm 可调；
承重：2-3吨；
电机：功率：2.2KW （380V-50HZ）
2. 钢板网机
冲网速度：180-300次/分钟；
模具驱动：V带传动；
电机功率：4KW, 380V,50HZ；
模具：材质：Cr12MO1V1，硬度：HRC58-62
3. 整平分条机
电机功率：2.2KW, 380V, 50HZ;
驱动型式: 链传动；

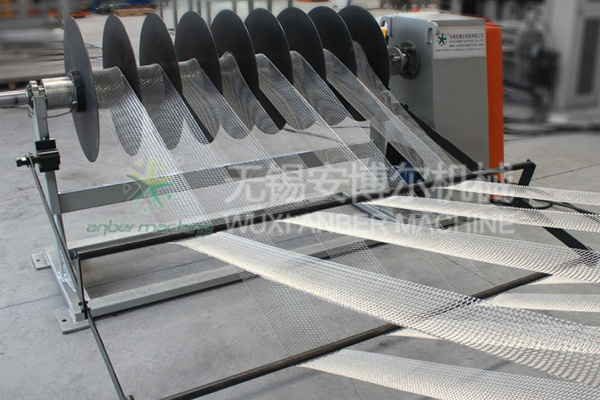

4. 自动收卷机
电机：1.5KW, 380V, 50HZ;
收卷宽度：200-400mm；
收卷机数量：3台。
5. 电控柜
控制方式：PLC；
电器元件：施耐德
